4^ème Chapitre 2 : L'intensité électrique Thème 3

I -L’intensité électrique

Dans un circuit électrique, le courant circule de façon plus ou moins importante.

Pour visualiser cette circulation, on peut mesurer une grandeur : l’intensité électrique qui est notée avec la lettre I.

L’unité internationale (UI) de l'intensité électrique est l'ampère ( A ).

II -Mesure d’une intensité

Pour mesurer une intensité dans un circuit, on utilise un ampèremètre et le symbole de l’ampèremètre est .

Relire la fiche outil p411 et la fiche méthode p419

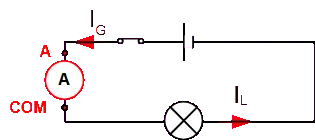

Avant la mesure je choisis le calibre _10A_ .

Un ampèremètre se branche en _série_ .

La borne d'entrée du courant dans l’ampèremètre est la borne _10A_

La borne de sortie du courant dans l’ampèremètre est la borne _COM_.

Si l’intensité mesurée est inférieure au plus grand calibre, j’utilise la borne d’entrée _mA_ et un calibre _adapté_

Exercice 7 p250

1. L’écran affiche 9,2mA

2. Le calibre 20mA est plus adapté.

III -L'intensité dans un montage en série

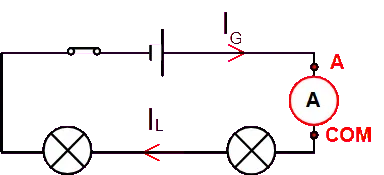

Réalise le montage suivant et mesure les intensités

		Calibre	Intensité
	IG	200mA	IG=35,1 mA
	IL	200mA	IL=35,0 mA

Compare I_G et I_L : On remarque que I_G et I_L sont presque égales

Conclusion
Loi d’unicité des intensités : Dans un circuit en série l'intensité est la même partout.

I1=I2=I3

Exercice 8 p 250

C’est un circuit en série, grâce à la loi d’unicité des intensités , je sais que c’est la même valeur partout.

Exercice 9p250

Exercice 22p253

1. Samuel pourrait dire que L1 brille plus, car elle est la première si on suit le sens du courant.

2. C’est un circuit en série, on applique la loi d’unicité des intensités donc les deux doivent briller de la même manière.

IV -L'intensité dans un montage en dérivation

Réalise le montage suivant et mesure les intensités

		Calibre	Intensité
	IG	200mA	I=112,5mA
	I1	200mA	I1=62,2mA
	I2	200mA	I2=50,3mA

Compare I_G et I₁+I₂ : _On remarque que I_G est environs égale à I₁ + I₂ _

Conclusion
Loi d’additivité des intensités : L’intensité du courant dans la branche principale est égale à la somme des intensités des courants qui circulent dans les branches dérivées.

I=I2+I3

V -Application à un circuit plus complexe.

On mesure IG et I3 , Utilise les lois sur l’intensité pour déterminer I1 et I2 qui ne sont pas facilement accessibles. J’utilise la loi d’unicité des intensités I2 = I3 J’utilise la loi d’additivité des intensités IG = I1 + I2 donc I1=IG-I2

Vérification expérimentale :

14p251

C’est un circuit en dérivation, si on utilise la loi d’additivité des intensités :

I1 = Im + I2 donc Im = I1 - I2 = 280-130=150 mA

Le moteur fonctionne normalement.

24p253

Le moteur doit être en dérivation avec les deux lampes.

I = I1 +I2 + I3 donc I3 = I - I1 – I2 = 700 -75 -75 =550 mA

Le moteur pourra fonctionner normalement.
